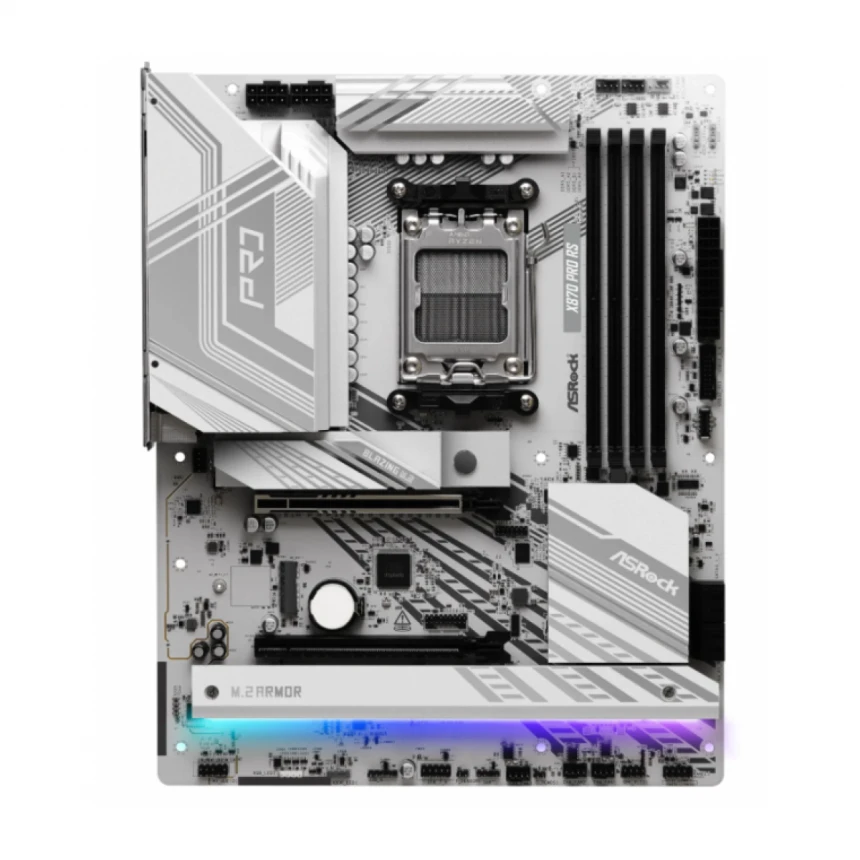

MB AM5 ASRock X870 PRO RS

Jedinstvene karakteristike
Izuzetna produktivnost
• PCIe Gen5 (Grafika, M.2)

• Dvokanalni DDR5

• USB4 Type-C portovi (40 Gb/s)

Čvrsta izdržljivost
• 14+2+1 faza napajanja, 80A Dr.MOS za VCore+SOC+MISC sa uvećanim oklopom hladnjaka

• Fleksibilan integrisani I/O štit

Ultra brza povezanost
• 2.5G LAN

EZ ažuriranje
• BIOS Flashback dugme

• ASRock Auto Driver Installer

EZ rešavanje problema
• ASRock Post Status Checker

CPU
• Podržava AMD Socket AM5 Ryzen™ 9000, 8000 i 7000 serije procesora*

*Dostupnost proširivih slotova može varirati u zavisnosti od CPU-a. Molimo pogledajte PCIe/M.2 tabelu širine pojasa za detalje.

Čipset
• AMD X870

Memorija
• Dvokanalna DDR5 memorijska tehnologija

• 4 x DDR5 DIMM slotovi

• Podržava DDR5 ECC/non-ECC, ne-buffered memoriju do 8000+(OC)*

• Maksimalni kapacitet sistemske memorije: 256GB

• Podržava Extreme Memory Profile (XMP) i EXTended Profiles for Overclocking (EXPO) memorijske module

BIOS
• 256Mb AMI UEFI Legal BIOS sa GUI podrškom

Grafika
Integrisana AMD RDNA™ grafika (Stvarna podrška može varirati u zavisnosti od CPU-a)
• 1 x HDMI 2.1 TMDS/FRL 8G kompatibilan, podržava HDR, HDCP 2.3 i maksimalnu rezoluciju do 4K 120Hz

• 2 x USB4, podržava HDCP 2.3 i maksimalnu rezoluciju do 8K 30Hz*

⦁
Samo ugrađena grafika CPU-a može se prikazivati kroz USB4 portove. Ako želite da prikazujete na Type-C monitoru, koristite AM5 Ryzen™ 9000, 8000 i 7000 procesore sa ugrađenom grafikom.

Audio
• 7.1 CH HD Audio sa zaštitom sadržaja (Realtek ALC1220 Audio Codec)

• Detekcija impedanse na zadnjem izlaznom portu

• Pojedinačni PCB slojevi za R/L audio kanal

• Nahimic Audio

LAN
• 2.5 Gigabit LAN 10/100/1000/2500 Mb/s

• Dragon RTL8125BG

• Podržava Dragon 2.5G LAN softver

• Pametna automatska kontrola širine pojasa

• Vizuelni korisnički interfejs

• Vizuelna statistika korišćenja mreže

• Optimizovana podrazumevana podešavanja za igre, pretraživač i režime strimovanja

• Korisnički prilagođena kontrola prioriteta

Slotovi
CPU:
• 1 x PCIe 5.0 x16 slot (PCIE1), podržava x16 režim*

Čipset:
• 1 x PCIe 4.0 x16 slot (PCIE2), podržava x4 režim*

• 1 x M.2 socket (Key E), podržava tip 2230 WiFi/BT PCIe WiFi modul

• Podržava AMD CrossFire™

• 15μ zlatni kontakt u VGA PCIe slotu (PCIE1)

⦁
PCIE1 će raditi na Gen5x16 sa 9000 i 7000 serijama procesora, Gen4x8 sa 8000 (Phoenix 1) serijama procesora i Gen4x4 sa 8000 (Phoenix 2) serijama procesora.
Ako je M2_2 zauzet, PCIE2 će biti onemogućen.
Podržava NVMe SSD kao boot diskove

Skladište
CPU:
• 1 x Blazing M.2 socket (M2_1, Key M), podržava tip 2280 PCIe Gen5x4 (128 Gb/s) režim*

Čipset:
• 1 x Hyper M.2 socket (M2_2, Key M), podržava tip 2230/2242/2260/2280 PCIe Gen4x4 (64 Gb/s) režim*

• 1 x Ultra M.2 socket (M2_3, Key M), podržava tip 2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) režime*

• 2 x SATA3 6.0 Gb/s konektori ASMedia ASM1061:

• 2 x SATA3 6.0 Gb/s konektori

⦁
Podržava NVMe SSD kao boot diskove.
M2_1 je prvi prioritet za M.2 instalaciju.
M2_1 će raditi na Gen5x4 sa 9000 i 7000 serijama procesora i Gen4x4 sa 8000 (Phoenix 1 i Phoenix 2) serijama procesora.
Ako je M2_2 zauzet, PCIE2 će biti onemogućen.
Ako su SATA3_1 ili SATA3_2 zauzeti, M2_3 će se smanjiti na Gen3x2 režim.

RAID
• Podržava RAID 0 i RAID 1 za SATA skladišne uređaje

• Podržava RAID 0, RAID 1 i RAID 10 za M.2 NVMe skladišne uređaje*

⦁
Zahteva dodatne M.2 NVMe ekspanzione kartice za podršku RAID 10

USB
CPU:
• 2 x USB4 Type-C (Zadnji)

• 2 x USB 3.2 Gen1 Type-A (Zadnji (USB32_1 i USB32_2))

Čipset:
• 1 x USB 3.2 Gen2x2 Type-C (Prednji)

• 4 x USB 3.2 Gen1 Type-A (2 Zadnji (USB32_3 i USB32_4), 2 Prednji)

• 9 x USB 2.0 (6 Zadnji, 3 Prednji)

⦁
Svi USB portovi podržavaju ESD zaštitu

Konektori
• 1 x Termistor kablovski header

• 1 x Power LED i zvučni header

• 1 x RGB LED header*

• 3 x Adresabilni LED headeri[**

• 2 x CPU ventilatorski konektori (4-pinski) (Pametna kontrola brzine ventilatora)**](https://www.bing.com/search?form=SKPBOT&q=%0D%0A%0D%0A%E2%80%A2%20%202%20x%20CPU%20ventilatorski%20konektori%20%284-pinski%29%20%28Pametna%20kontrola%20brzine%20ventilatora%29)*

• 4 x Konektori za ventilatore kućišta (4-pinski) (Pametna kontrola brzine ventilatora)*[**

• 1 x AIO pumpa ventilatorski konektor (4-pinski) (Pametna kontrola brzine ventilatora)**](https://www.bing.com/search?form=SKPBOT&q=%0D%0A%0D%0A%E2%80%A2%20%201%20x%20AIO%20pumpa%20ventilatorski%20konektor%20%284-pinski%29%20%28Pametna%20kontrola%20brzine%20ventilatora%29)*

• 1 x 24-pinski ATX naponski konektor

• 2 x 8-pinski 12V naponski konektori (Hi-Density naponski konektor)

• 1 x Prednji panel audio konektor

• 2 x USB 2.0 headeri (Podržava 3 USB 2.0 porta)

• 1 x USB 3.2 Gen1 header (Podržava 2 USB 3.2 Gen1 porta)

• 1 x Prednji panel Type C USB 3.2 Gen2x2 header (20 Gb/s)

⦁
Podržava ukupno do 12V/3A, 36W LED traku
** Podržava ukupno do 5V/3A, 15W LED traku
*** CPU_FAN1 podržava snagu ventilatora do 1A (12W).
CPU_FAN2, CHA_FAN1~4 i AIO_PUMP podržavaju snagu ventilatora do 3A (36W).
CPU_FAN2, CHA_FAN1~4 i AIO_PUMP mogu automatski detektovati da li se koristi 3-pinski ili 4-pinski ventilator.

Zadnji panel I/O
• 2 x Tačke za montažu antene

• 1 x HDMI port

• 1 x Optički SPDIF izlazni port

• 2 x USB4 Type-C portovi (40 Gb/s)*

• 4 x USB 3.2 Gen1 Type-A portovi

• 6 x USB 2.0 portova

• 1 x RJ-45 LAN port

• 1 x BIOS Flashback dugme

• 1 x Line Out priključak (Zlatni audio priključak)

• 1 x Mikrofon ulazni priključak (Zlatni audio priključak)

⦁
Podržava USB PD 3.0 do 5V@3A (15W) punjenje

Softver i UEFI
Softver
• ASRock Motherboard Utility (A-Tuning)

• ASRock Dragon 2.5G LAN softver
